名称: 型号: 类别:
设为首页 收藏本站
用户登陆
用户名:
密 码:
用户注册
首页 >> 建筑工程无损检测仪器 >> 混凝土电阻率测试仪 >> 无电极水泥混凝土电阻率测定仪 联系电话:010-81297418 18611733685
无电极水泥混凝土电阻率测定仪 仪器设备名称:无电极水泥混凝土电阻率测定仪
仪器设备型号:LD-CCR2
仪器设备品牌:加拿大
仪器设备价格:
商品留言

无电极水泥混凝土电阻率测定仪 CCR2 是一款全新推出的用以实时测定新拌的水泥基材料水化过程的设备。

CCR2 无电极水泥混凝土电阻率测定仪

详细介绍

无电极水泥混凝土电阻率测定仪 CCR2 是一款全新推出的用以实时测定新拌的水泥基材料水化过程的设备。相比较传统的电阻率测量方法,CCR2 不再使用接触式电极来测定水泥基材料的电阻率。众所周知,电极的存在会引发水泥基材料试件在测试过程中干缩开裂及极化。基于非接触式的检测技术方法,CCR2 在电阻率测定方面具有相当高的准确率。CCR2 还可同时监测水泥基材料水化过程中的温度变化。方便用户通过多种渠道进行对比分析。

CCR2 的主要元件是由主机,试件平台,以及安装有BCT自行开发的分析软件的个人电

三部分组成,

如下图所示。



    CCR2 是由BCT自行开发的分析软件驱动。这款软件可以安装并运行在个人电脑或者工作站上。在监测过程中,CCR2 会自动收集数据,经软件计算和处理后实时将用户关心的水泥基材料的结果显示在人机界面上如下图。方便易操作。


应用范围

1.        监测新拌水泥基材料之水化过程

2.        评估新拌水泥基材料微观结构变化特性

3.        鉴别新拌水泥基材料的不同水化阶段

4.        鉴别和比较不同水泥基材料的水化特性

5.        鉴别新拌水泥基材料的水份与水泥比例

6.        评估新拌水泥基材料中化学外加剂的掺量

7.        评估新拌水泥基材料中矿物外加剂种类及掺量

8.        评估水泥中的化学成分

9.        评估水泥质量

10.       评估混凝土的早期性能

11.       确定水泥基材料的初凝及终凝

12.       预测新拌水泥基材料的早期强度及强度发展趋势

无电极水泥混凝土电阻率测定仪的应用举例

   水泥基材料的电阻率随水泥水化时间的变化而改变,可用来描述水泥基材料水化过程、判断矿物外加剂、化学外加剂等对水泥水化的影响。通过测定新拌水泥浆、砂浆或混凝土的电阻率,并绘制电阻率随时间变化的特征曲线,可以判断水泥混凝土的水灰比,确定水泥基材料的凝结硬化特征,为水泥水化研究提供了测定手段,是对传统的研究方法,如水化热、超声波等方法的补充和完善。

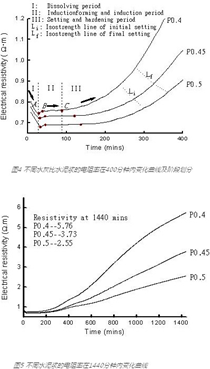

水灰比的判断

    不同水灰比的水泥混凝土的电阻率-时间曲线是不同的。尤其是到达低电阻率的时间与低电阻率的数值,如图3所示。因此,通过测定标准用水量的水泥混凝土的电阻率-时间曲线,即可通过测定新拌水泥混凝土电阻率-时间曲线到达低电阻率的时间与低电阻率的数值对其用水量进行判断。 如到达低电阻率的时间比标准用水量的水泥混凝土的长,低电阻率比低电阻率的低,即可断定该批混凝土用水量超标。



判断矿物外加剂

   图4为不同掺量粉煤灰对电阻率发展曲线的影响,从图6中可以看到两个明显的结果:一是相同点,不同电阻率曲线有相同的发展趋势,电阻率降低到低点,然后随时间逐渐增加,电阻率发展曲线遵循着不同的水化阶段,这一特点与水泥净浆的水化过程相似。二是不同点,通过比较6中的电阻率曲线,发现粉煤灰浆体的上升速度较慢,这主要是粉煤灰早期反应速度较小的原因。

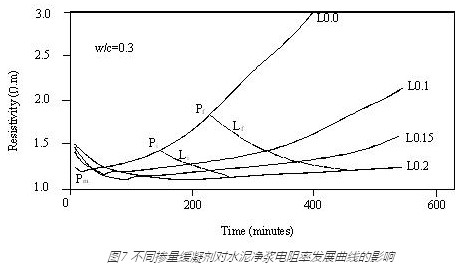

判断缓凝剂的影响

   图5为不同掺量缓凝剂对水泥净浆电阻率发展曲线的影响,从图7中可以看到缓凝剂明显地推迟了各水化阶段,这与传统水化热的研究方法一致。

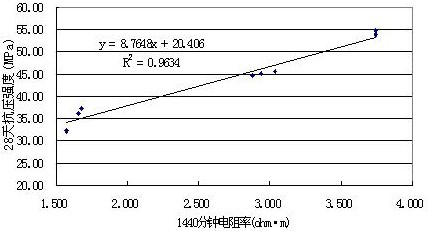

一天电阻率快速测定28天硅酸盐水泥强度



通过测量水泥浆的电阻率来判定水泥的强度指标,在24小时内甚至几小时内掌握水泥的质量信息,相关技术人员已作了大量的科学试验,研究了水泥基浆体的电阻率随时间的变化特点、水泥强度与电阻率的关系(见图8),并通过微观测试,用硬化混凝土的孔结构解释了电阻率与强度之间的相关性原理,绘制了不同水泥的时间和电阻率、强度和电阻率等相关曲线,这种方法可以可靠地预测水泥的强度,有广阔的应用价值。如果1天电阻率>1.38(ohm·m),即水泥28天的胶砂抗压强度大于32.5Mpa;1天电阻率>2.52(ohm·m),即水泥28天的胶砂抗压强度大于42.5Mpa;1天电阻率>3.66(ohm·m),即水泥28天的胶砂抗压强度大于52.5Mpa。当然试验结果还与试验条件以及所用仪器有关,建议各单位好建立自己的标准曲线。

判断水泥的非正常凝结

 水泥的水化与水泥中的石膏种类关系较大,不合适的石膏会引起不正常凝结,如图9所示。C0样品是正常硅酸盐水泥,而C1样品是不正常水泥,C1样品水化后在100分钟时出现了不正常的电阻率峰,所以用电阻率曲线可以判断水泥的非正常凝结,这是其他方法很难替代的。



电阻率随时间的发展曲线是水泥石结构形成的映射,所以可望与水泥的凝结时间以及其他力学性能建立关系。如果通过多种不同水泥和多种减水剂的试验,还可以用于判断水泥和减水剂的相容性。





钢筋混凝土电阻率测试仪
钢筋混凝土电阻率测试仪[仪器设备留言]
RESI钢筋混凝土电阻率测定仪也叫电位检测仪(锈蚀分析仪),混凝土中钢筋的腐蚀是一个电化学过程,它产生一个电流,使金属离解,电阻率越低,腐蚀电流流过混凝土就越容易,腐蚀的可能性就越大,钢筋的腐蚀量是时间的函数,即腐蚀速度不断地增大,基于科学研究得出的腐蚀范围如下: ρ=12KΩcm无腐蚀 ρ=8-12KΩcm可能腐蚀 ρ≤8 12KΩcm极可能腐蚀 ρ为电阻率
混凝土电阻率测试仪
混凝土电阻率测试仪[仪器设备留言]
RT-4000混凝土电阻率检测仪-电位检测仪-混凝土电阻率测试仪:简称锈蚀分析仪测定混凝土(岩石)电阻率,确定可能发生锈蚀的部位,将电阻率和电位检测结合起来,可进一步提供有关钢筋锈蚀状况的信息,测试范围; 0~2,000KΩ
混凝土电阻率测试仪
混凝土电阻率测试仪[仪器设备留言]
D-4PRA混凝土电阻率测定仪是四探头电阻率测试仪是用于快速测量混凝土电阻系数的现场便携式检测仪。4个探头分别装配了超导泡沫尖端,确保能与不规则表面完全接触。按下工运行按钮,仪器将立即显示电阻率。
混凝土电阻率测试仪
混凝土电阻率测试仪[仪器设备留言]
混凝土中钢筋的锈蚀是由一种电化学作用引起的,通常混凝土的电阻率下降则钢筋锈蚀的可能性就变大。混凝土电阻率实际测量中需要注意的是保证测试电极和混凝土表面电接触良好。LD-4000混凝土电阻率测试仪海绵塞式传感器即是用来确保良好电接触的。有一标准试块以保证测量结果的可靠性;显示读数保持功能;铝合金携带箱易于携带
设备类别
相关类别
推荐设备
最新产品
收藏本站 | 设为首页 | 关于我们 | 在线留言 | 联系我们 | 售后服务 | 网站地图 | 返回首页

版权信息:Beijing Lu Da Technology Co., Ltd

网址:www.tmgc17.com   手机:18611733685
联系地址:北京市大兴开发区
联系电话:010-81297418  E-mail:tmgc17@163.com

QQ:北京路达伟业科技有限公司欢迎您!请问有什么需要帮助?北京路达伟业科技有限公司欢迎您!请问有什么需要帮助?   ICP10218978号   京公网安备:110115000887
